Nagy sebességű megmunkáló központ, 6 oldalas megmunkáláshoz

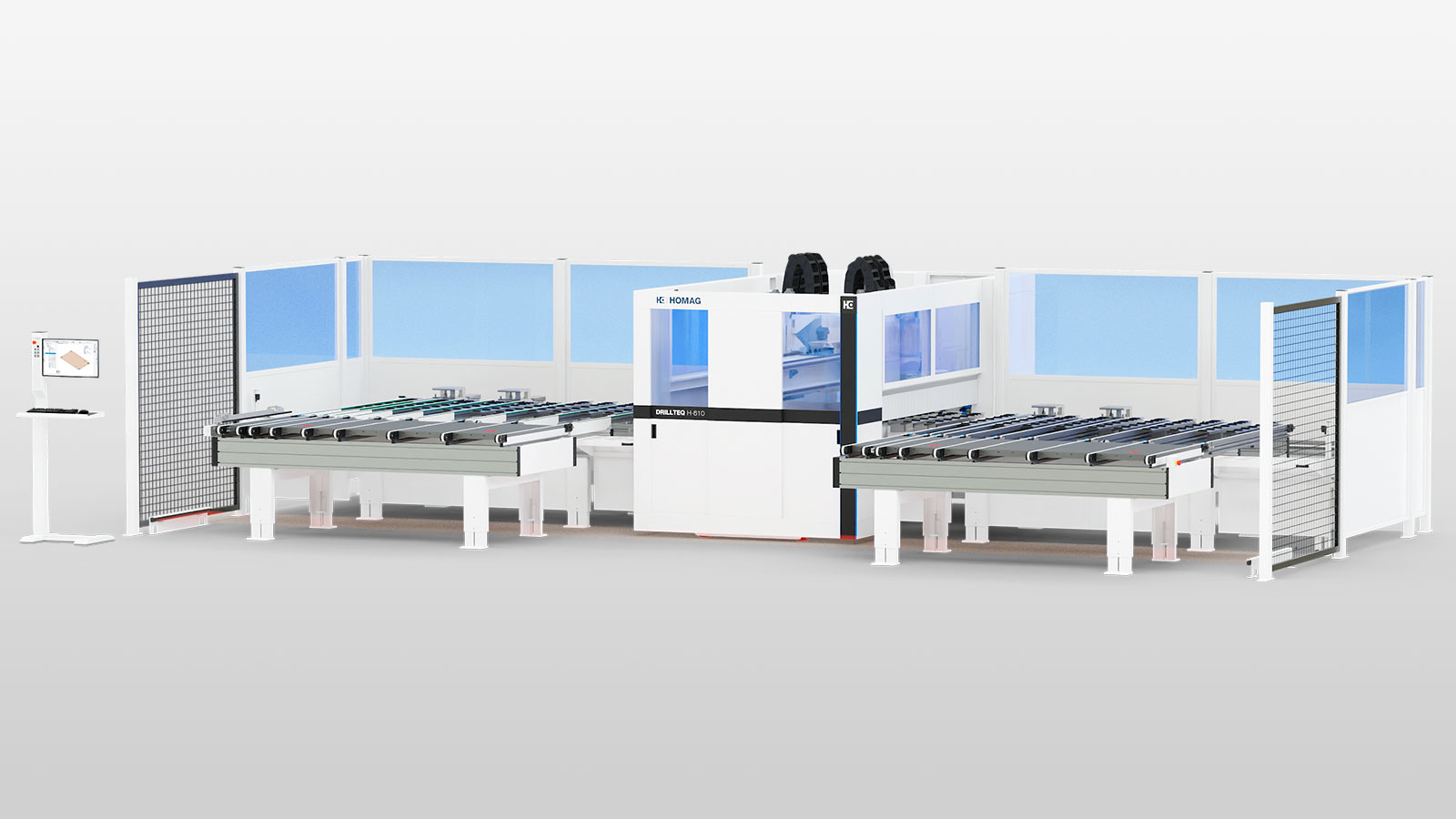

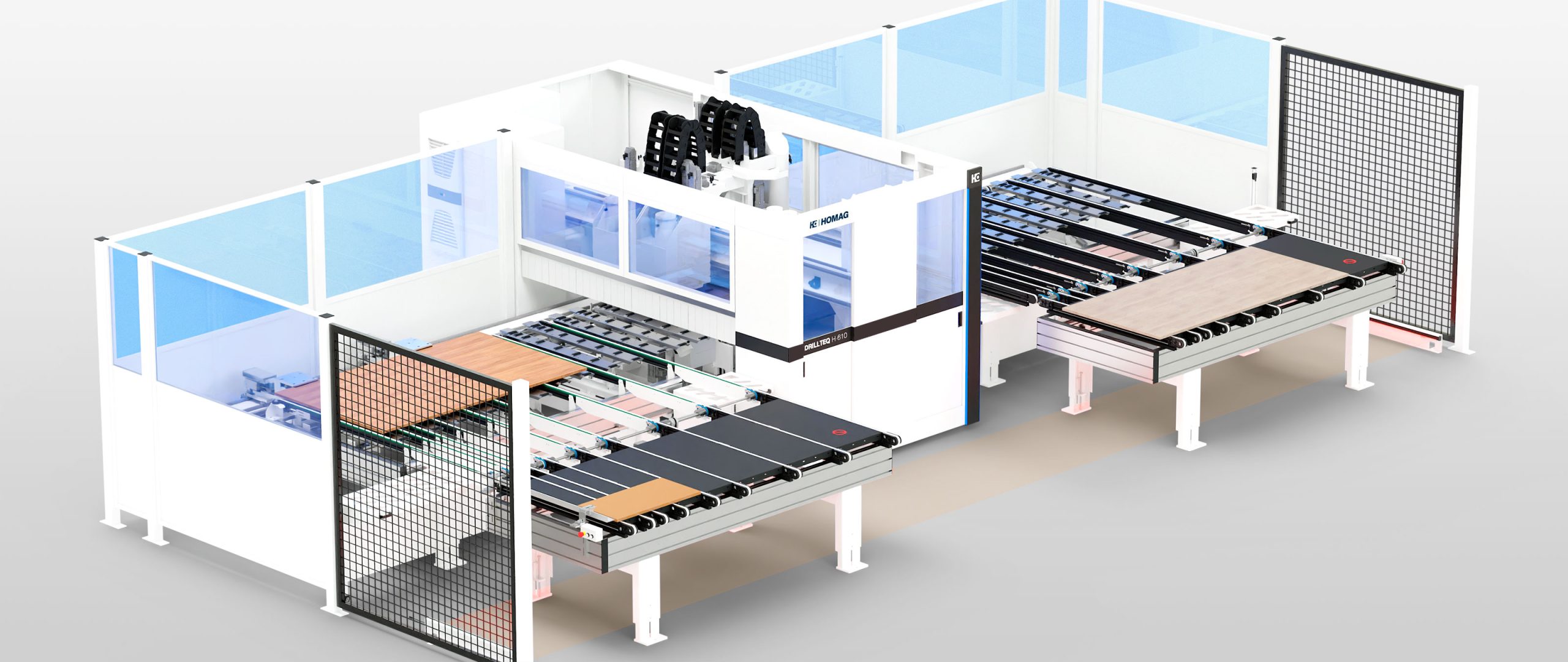

A DRILLTEQ H-610 nagy sebességű CNC megmunkáló központot 6 oldalas megmunkálásra tervezték, egydarabos és sorozatgyártási igényekhez szabva.
A DRILLTEQ H-610 kiemelkedő sebességével, innovatív munkadarab-kezelésével és sokoldalú megmunkálási lehetőségeivel lenyűgöző teljesítményt nyújt. Magas dinamikáját a második befogórendszer biztosítja: miközben az egyik munkadarab megmunkálása zajlik, a következő munkadarab már előkészíthető. Ez minimálisra csökkenti a munkadarabcseréhez szükséges időt.

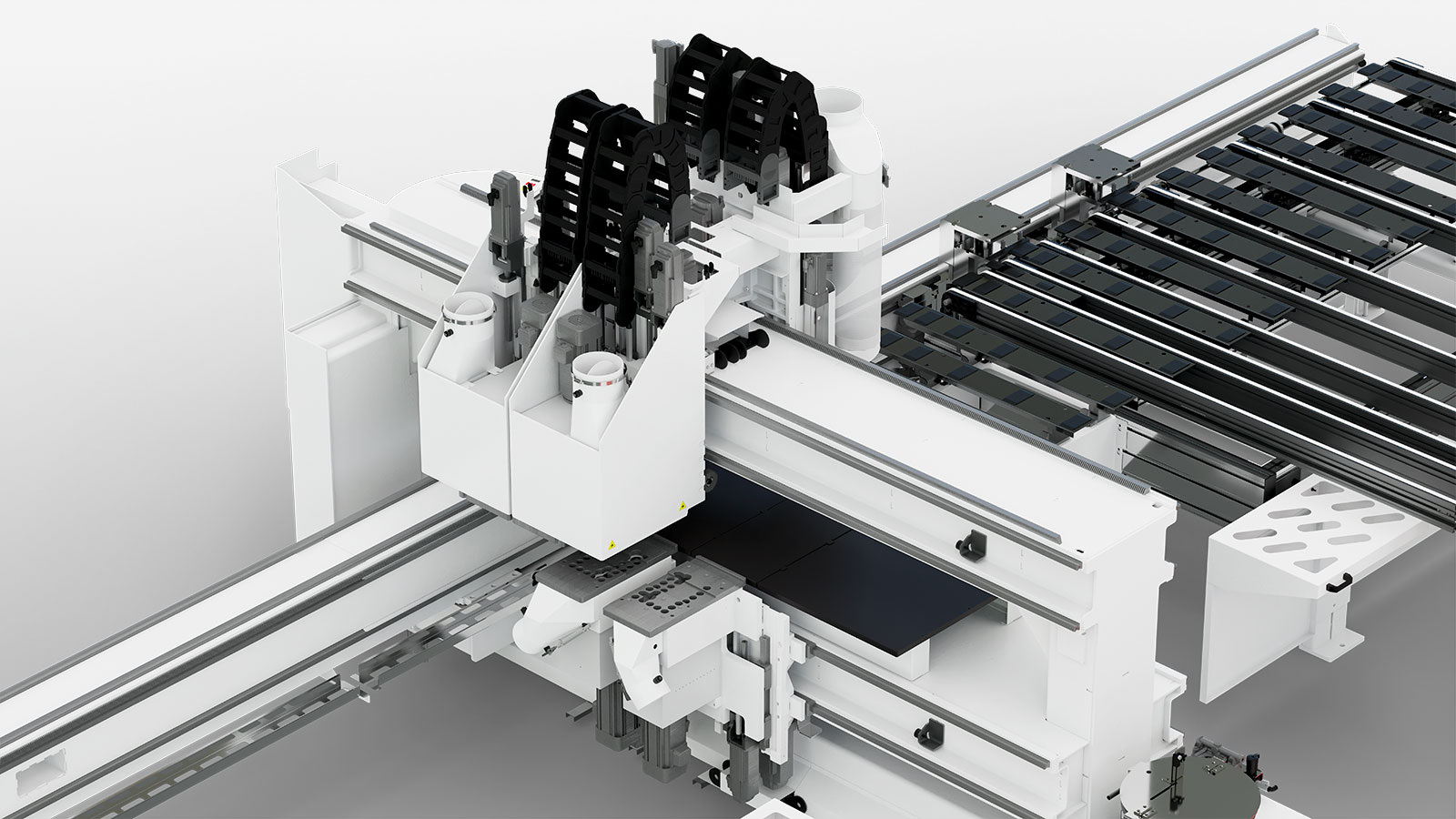

A gép széles körű felszereltségi lehetőségei jelentős rugalmasságot és könnyű alkalmazkodást biztosítanak a gyártásban. A hagyományos fúrási műveletek mellett marási és nútolási feladatok, valamint különböző aggregátok alkalmazása is elérhető. Így a DRILLTEQ H-610 átfogó, 6 oldalas megmunkálást kínál.
Márka: HOMAG
Kiemelt előnyök

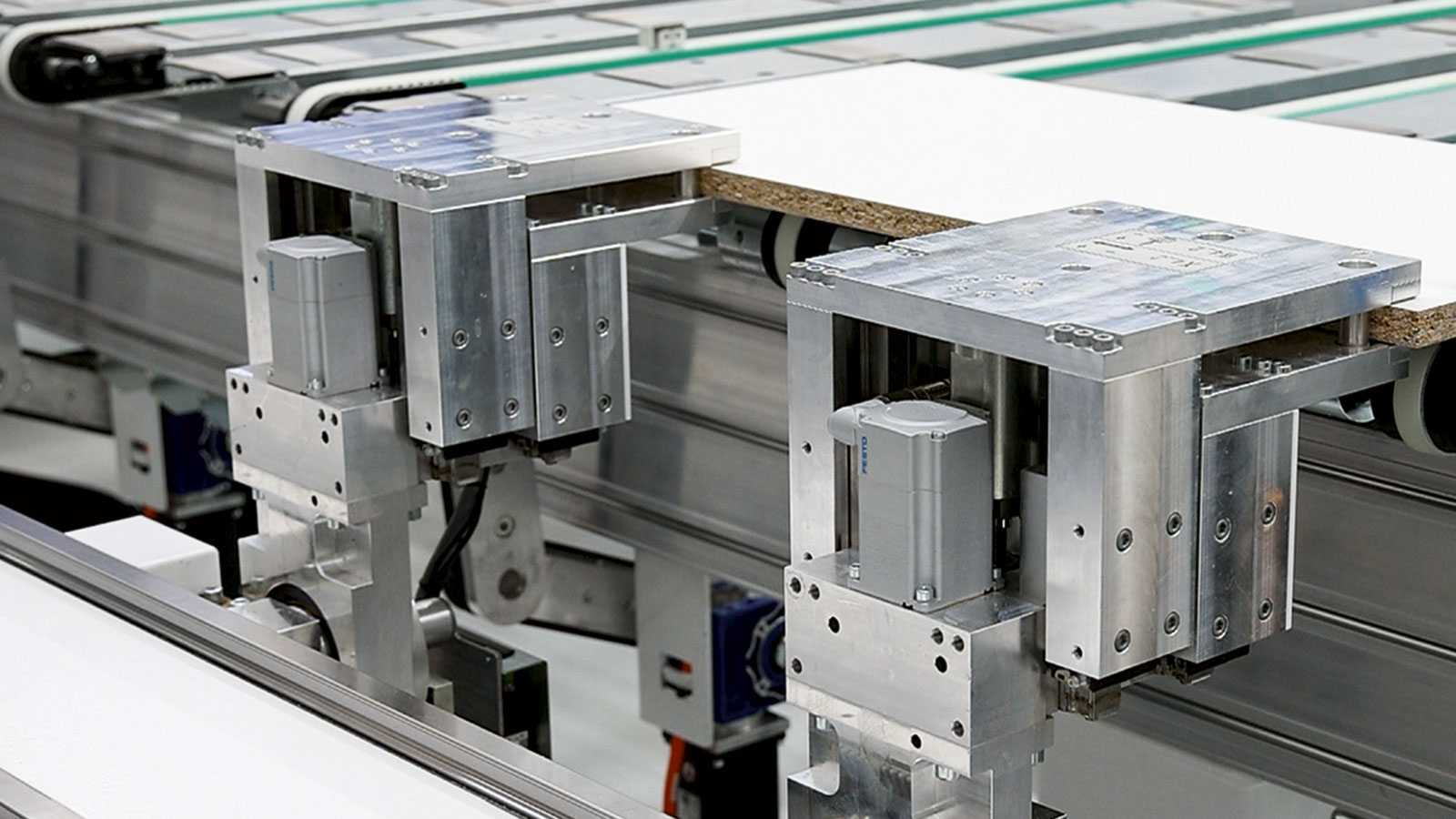

CNC-vezérelt befogórendszer: Nagy teljesítmény, nagy sebességgel. A két egymást átfedő befogópár közel megszakítás nélküli, állásidő nélküli megmunkálást tesz lehetővé és akár négy munkadarabot gyárthat egyidőben.

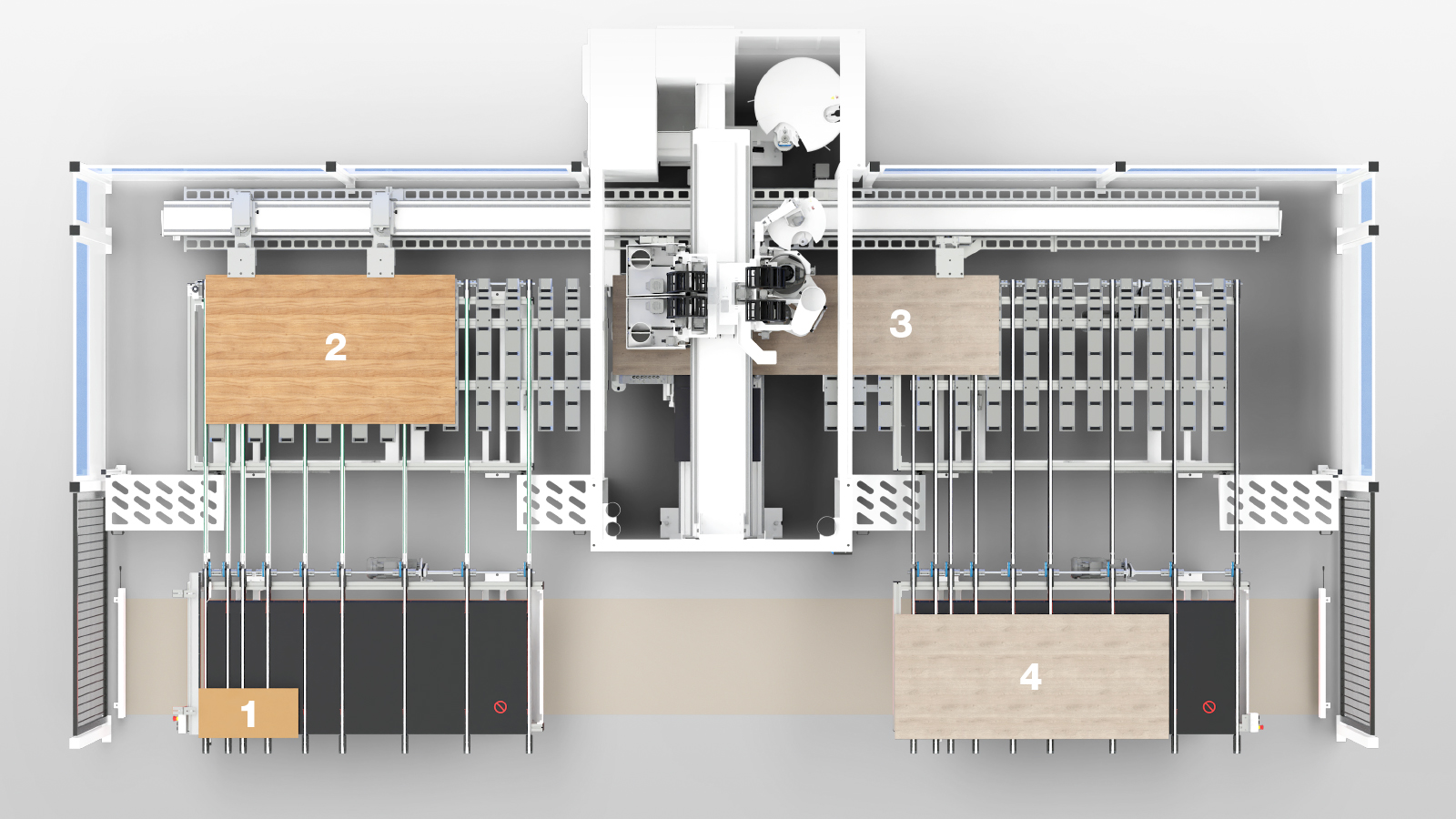

Maximális teljesítmény akár 4 munkadarabbal: teljes gépkihasználás párhuzamos adagolással, előkészítéssel, megmunkálással és kiadagolással.

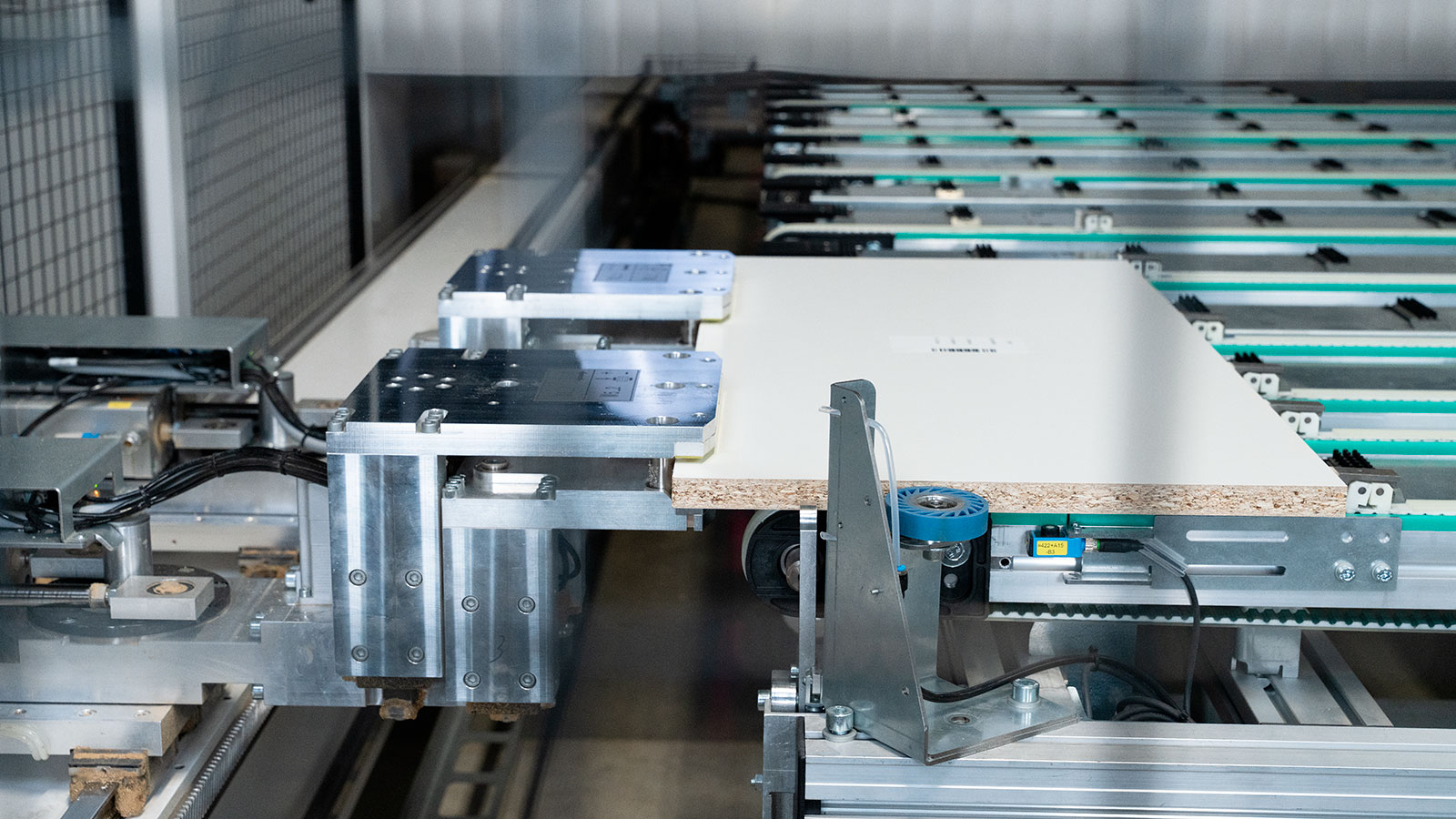

Automatikus munkadarab-mérés: A munkadarab hosszának, szélességének és vastagságának automatikus ellenőrzése növeli a gyártási folyamat megbízhatóságát és biztonságát.

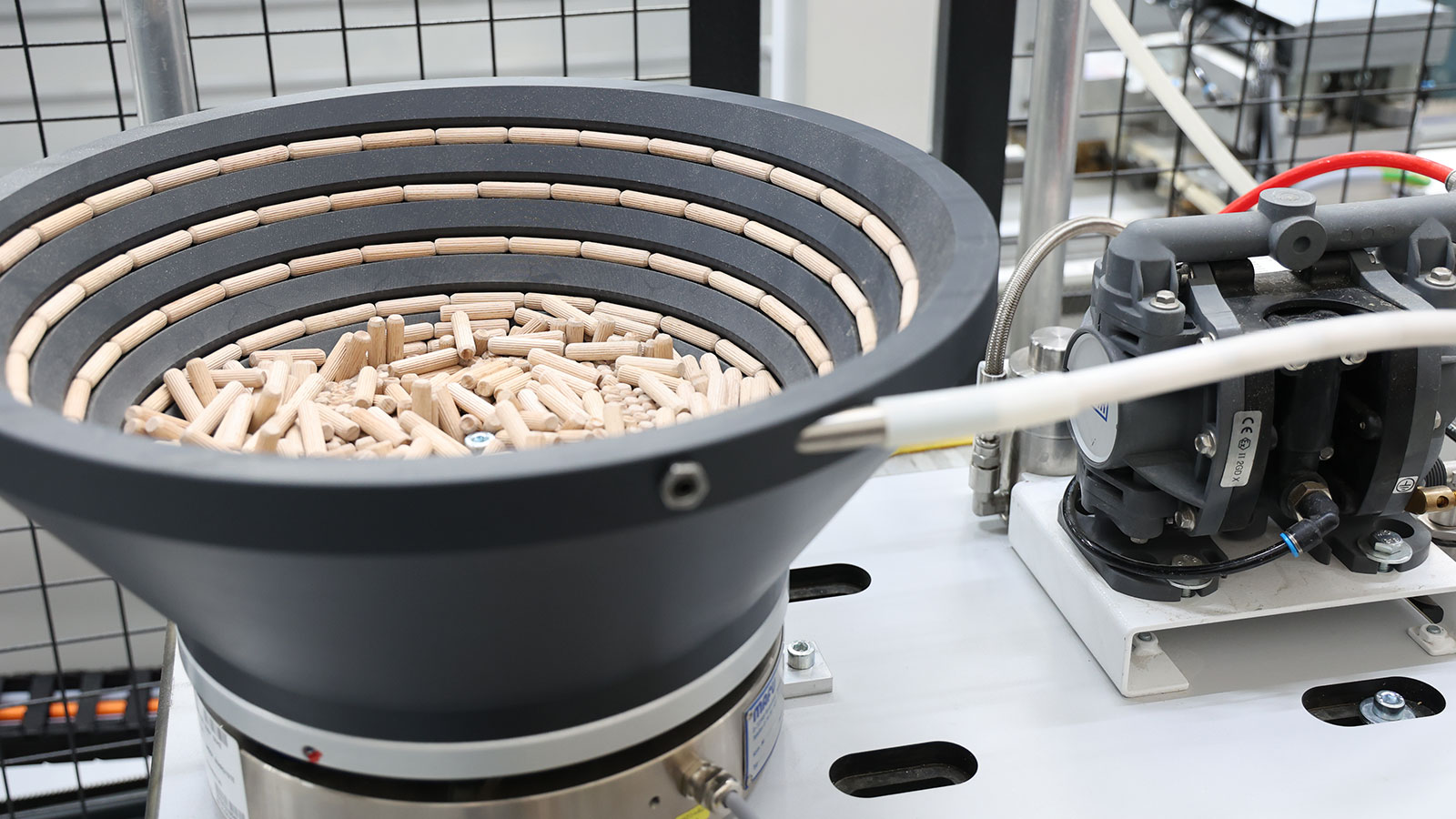

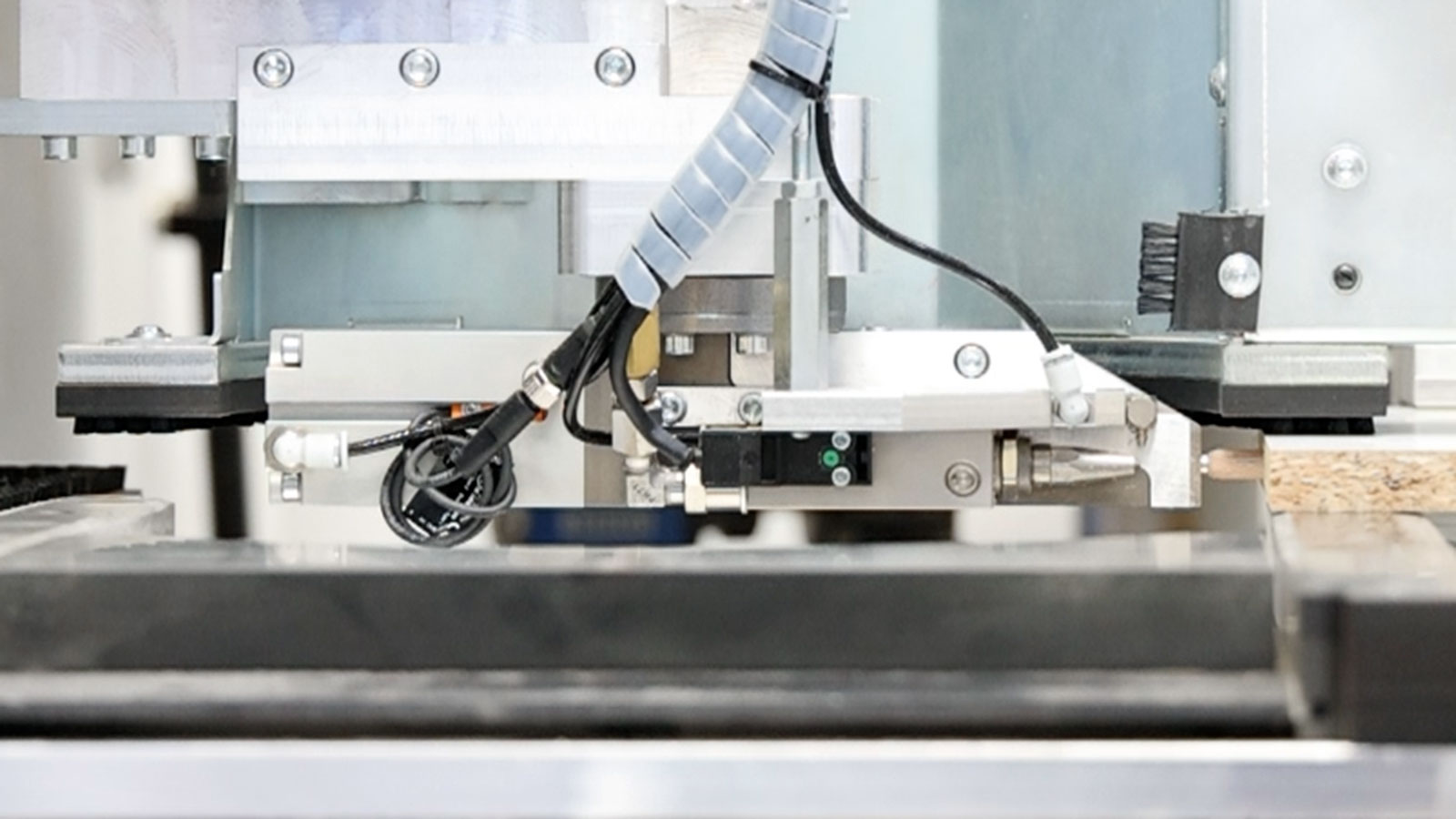

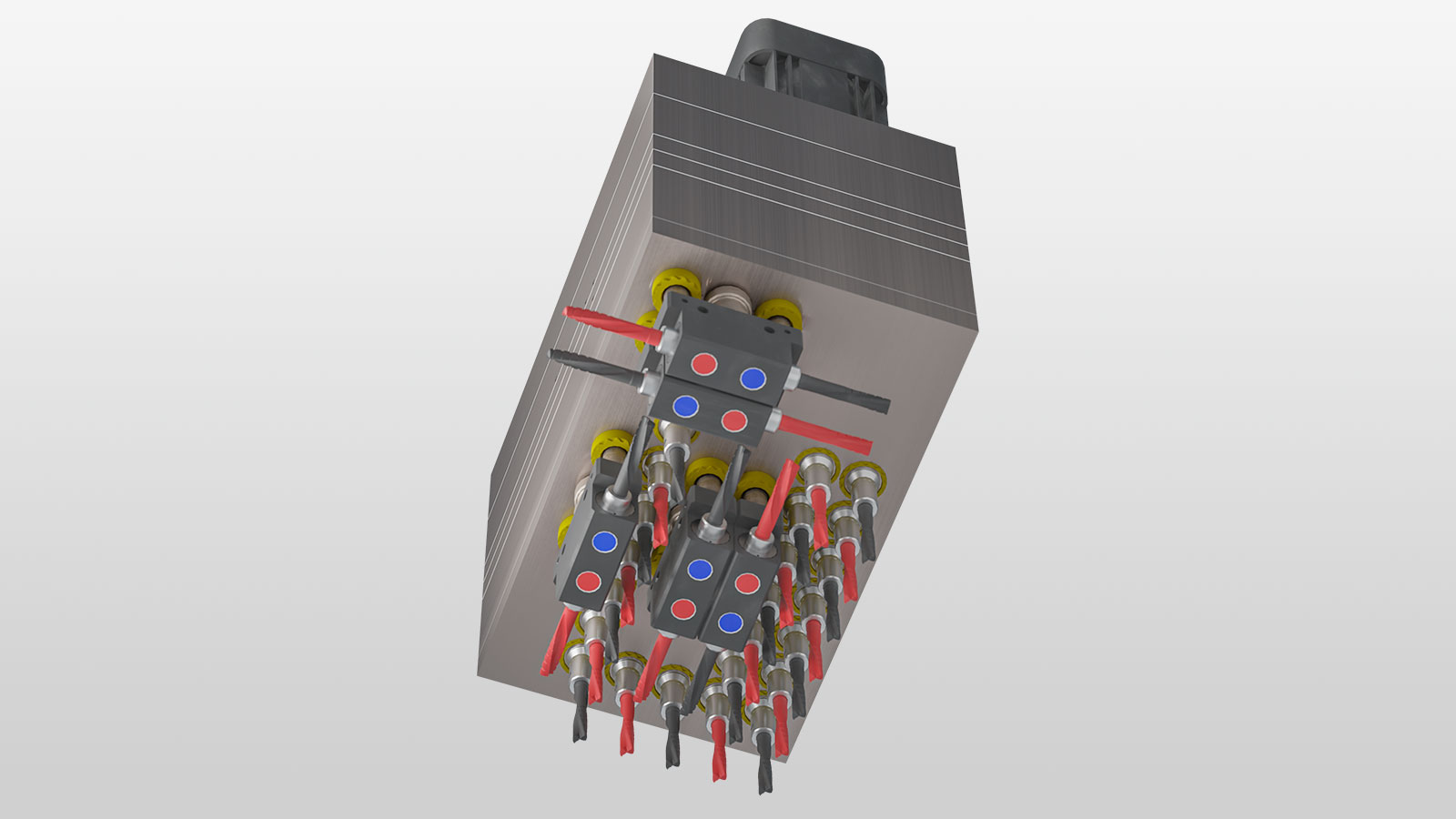

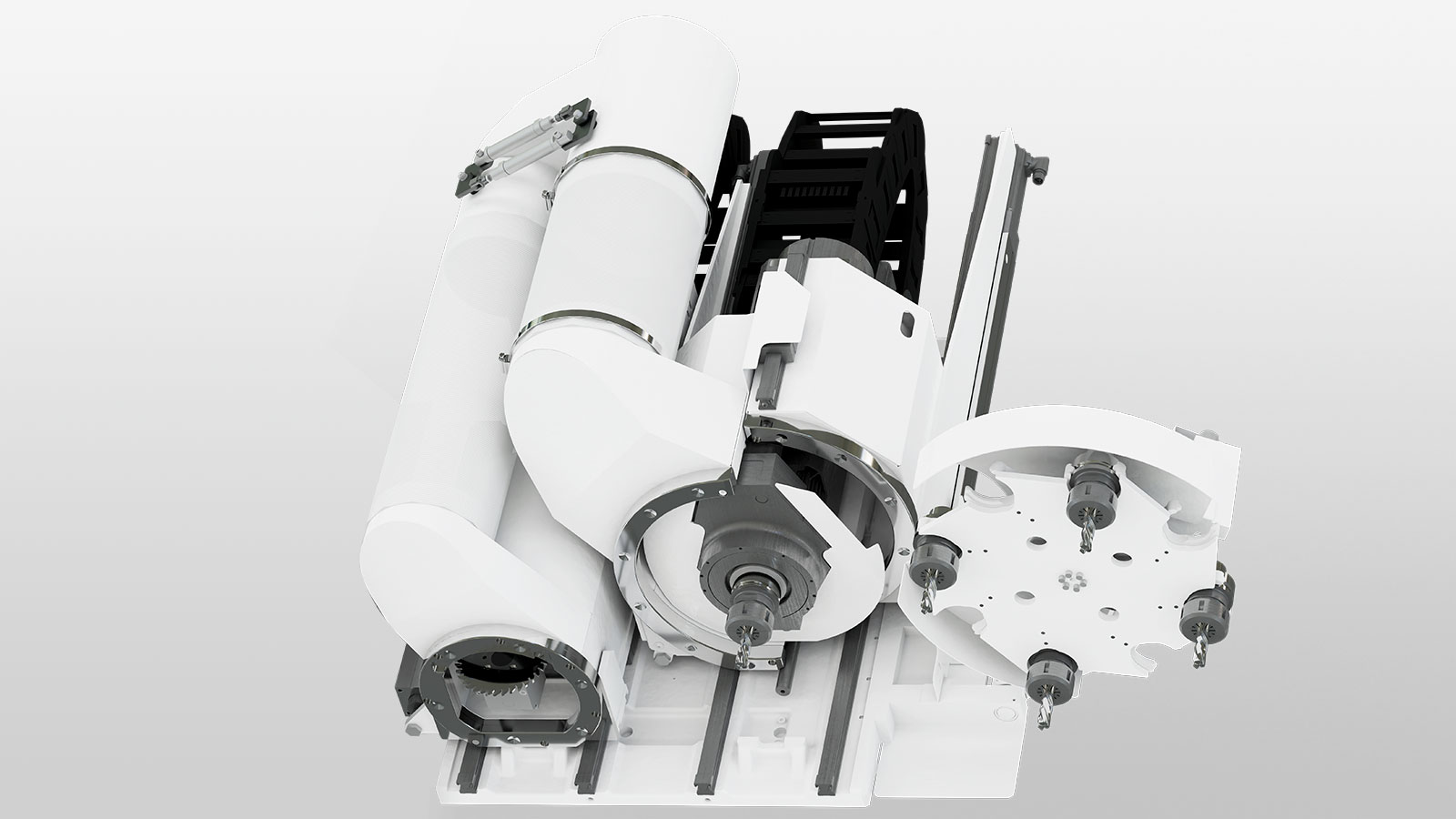

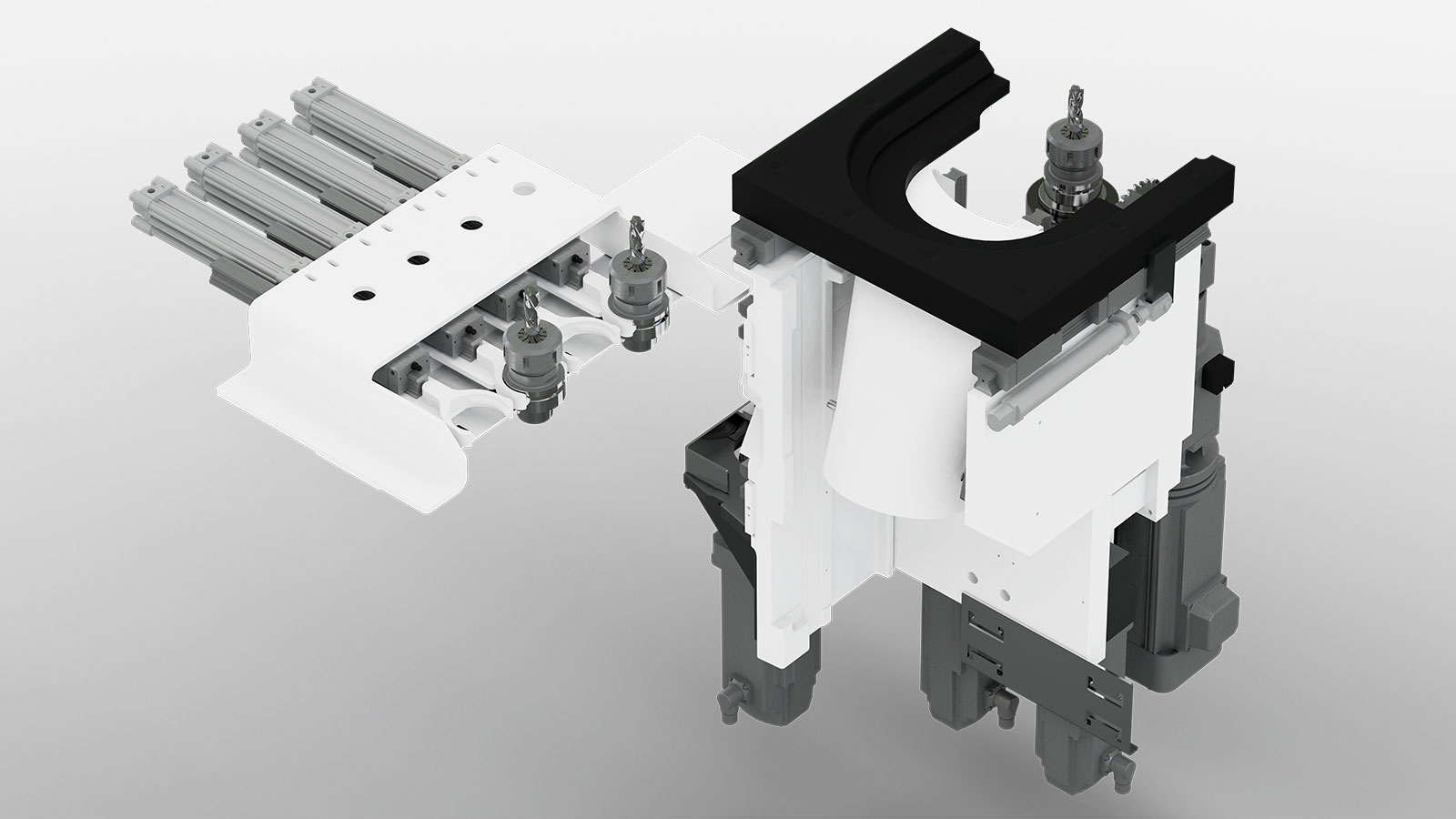

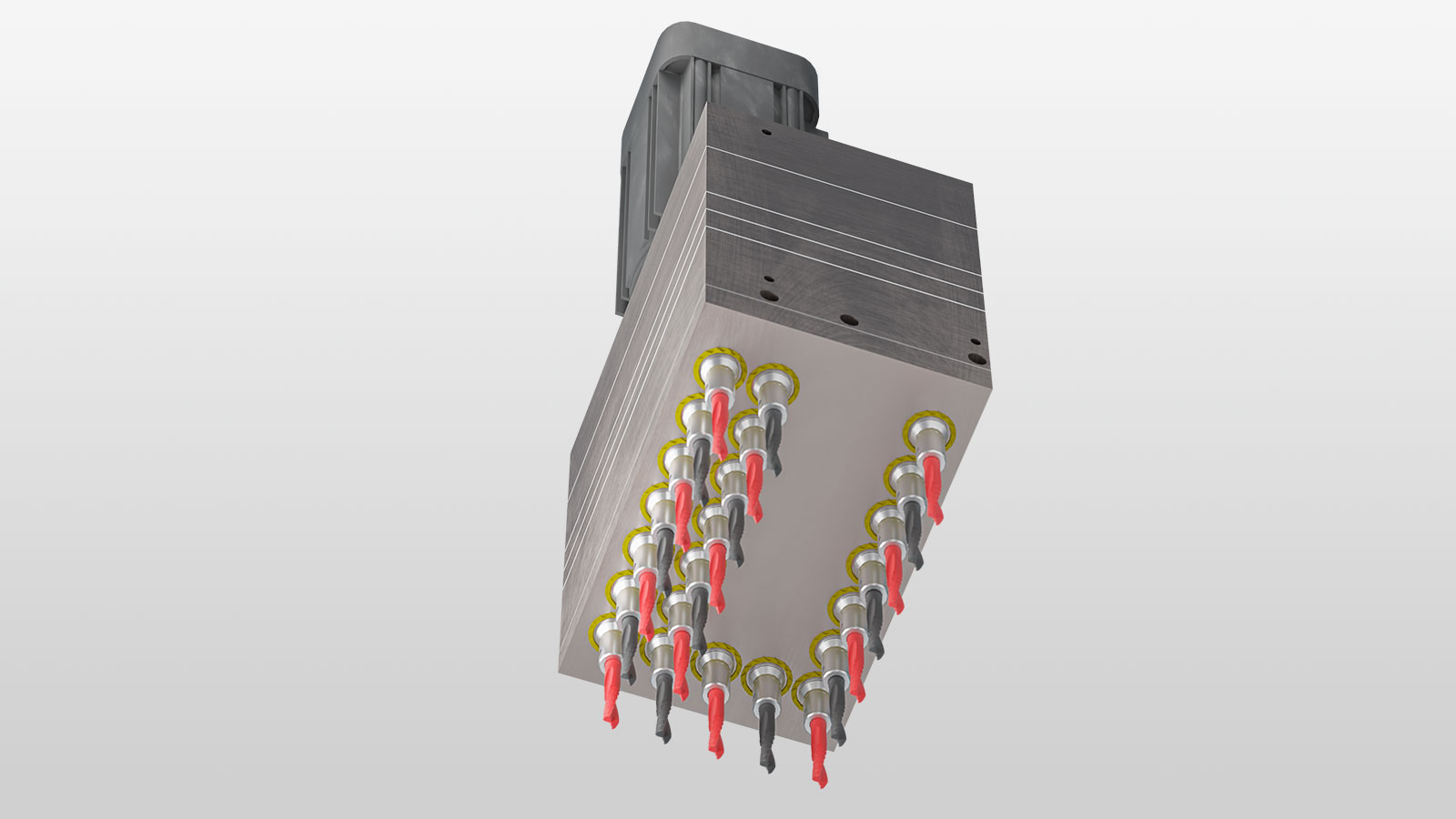

Sokoldalú felszereltség: A gép akár 112 fúróorsóval, 2 nútfűrésszel, csapozóegységgel, valamint C-tengellyel és aggregátcsatlakozóval is felszerelhető.
Jellemzők
IntelliGuide Classic: vizuális kezelést segítő rendszer, amely LED jelzőfényekkel támogatja a gépkezelőt a munkadarabok betöltése során.
Igény szerinti porelszívás: A szükséglethez igazodó porelszívási technológia optimalizálja az elszívórendszer működését, miközben csökkenti a teljesítény igényt.

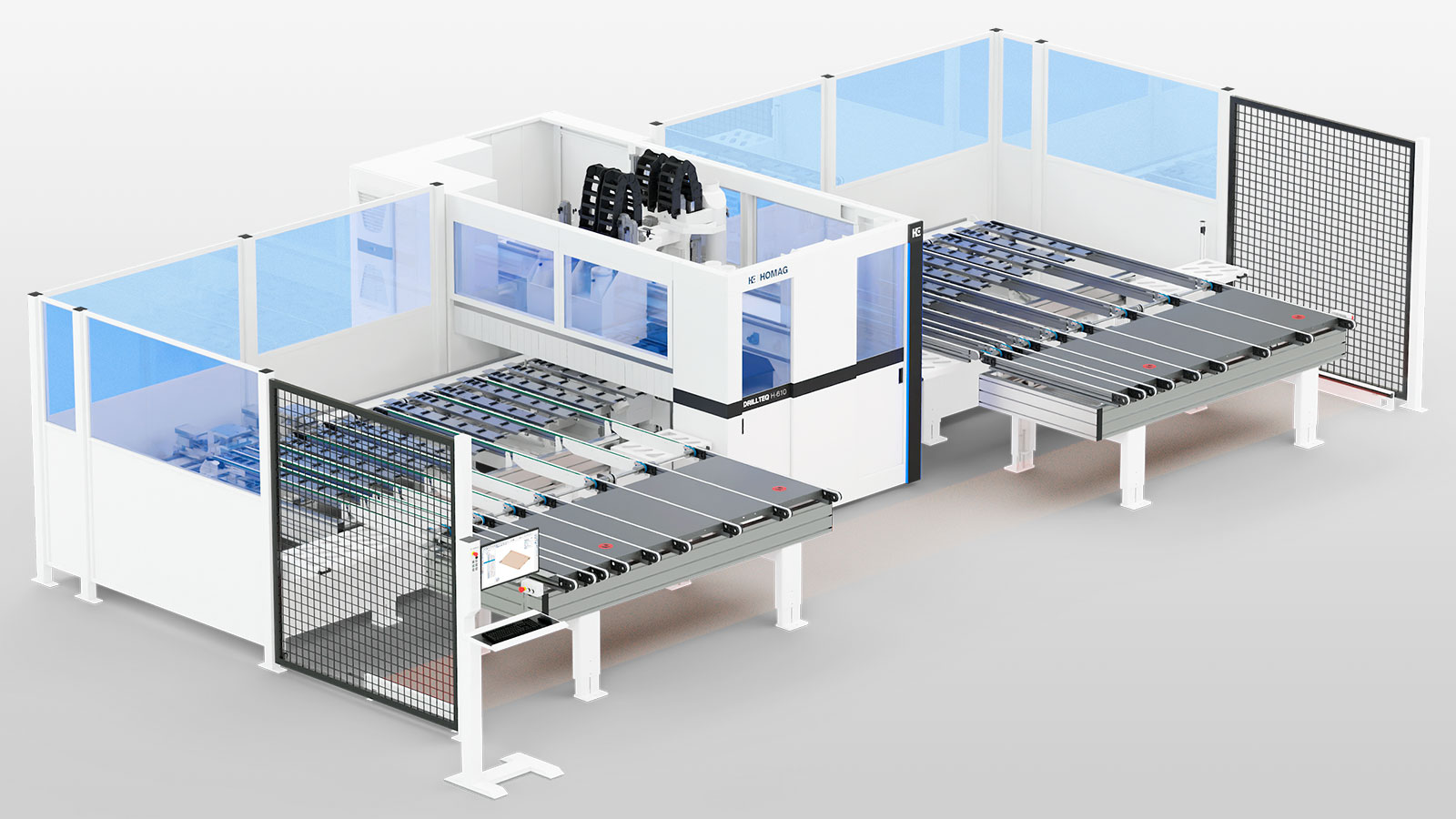

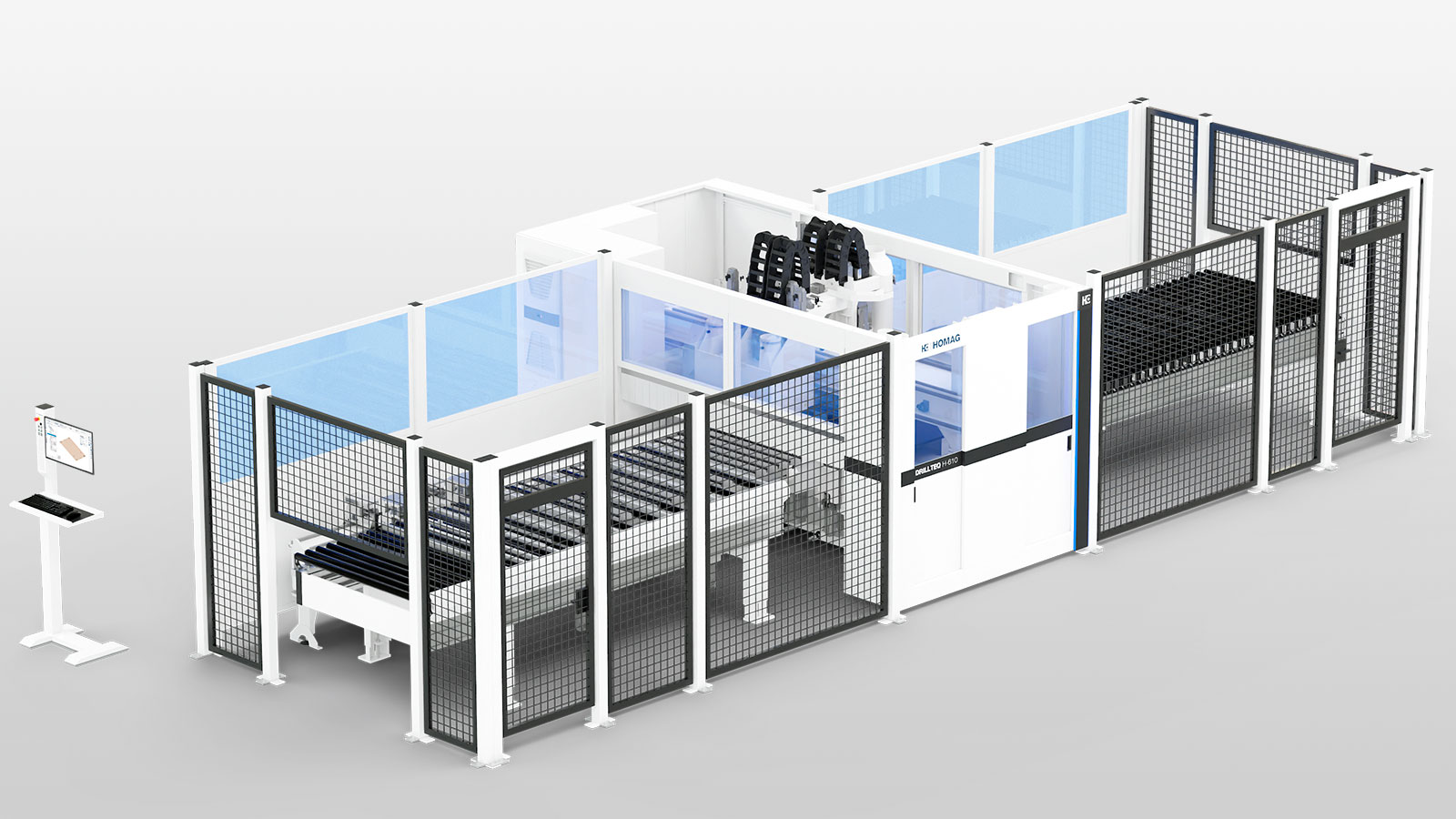

Három elemből álló biztonsági rendszer: A biztonsági kerítésből, átmászás elleni védelemből és fényfüggönyből álló rendszer optimális és biztonságos együttműködést biztosít a kezelő és a gép között.
Műszaki adatok
| Jellemző | Adat |
| Munkadarab maximális tömege | 60 kg |
| Munkadarab hossza X irányban | min. 250 / max. 3 100 mm |
| Munkadarab hossza Y irányban | min. 100 / max. 1 300 mm |
| Munkadarab vastagsága Z irányban | min. 6 / max. 60 mm |
| Vektorsebesség X–Y–Z tengelyen | 100 – 72 – 19 m/perc |
| Sűrítettlevegő-csatlakozás | 1” |
| Sűrített levegő üzemi nyomása | 7 bar |
| Elszívócsatlakozás | 2 × Ø 120 / 3 × Ø 160 / 1 × Ø 200 mm |
| Elektromos csatlakoztatott teljesítmény | 19,5 kW |
| Gép teljes tömege | kb. 5 500 kg |
| Méretek (H × Sz × M) | 10 050 × 6 267 × 2 404 mm |
Korábbi terméknév: CNC megmunkáló központ BHX 500-as sorozat
