A bútoriparban örök kihívás a minőség növelése, a költségek csökkentése illetve a rendelkezésre álló géppark hatékonyságának maximalizálása. A téma mostanában egyre fokozottabb figyelmet kap. A Hecht vállalat által gyártott utólagos ellenőrzésre szolgáló berendezések rendkívül hatékony megoldásnak bizonyulnak ezen összetett követelményekre. Világszerte számos országban már bizonyítottak a bútoripari termelésben.

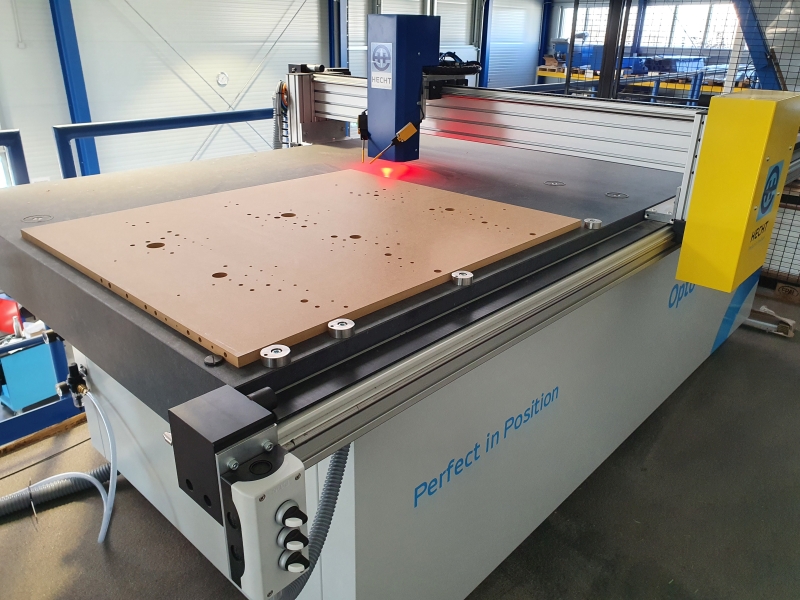

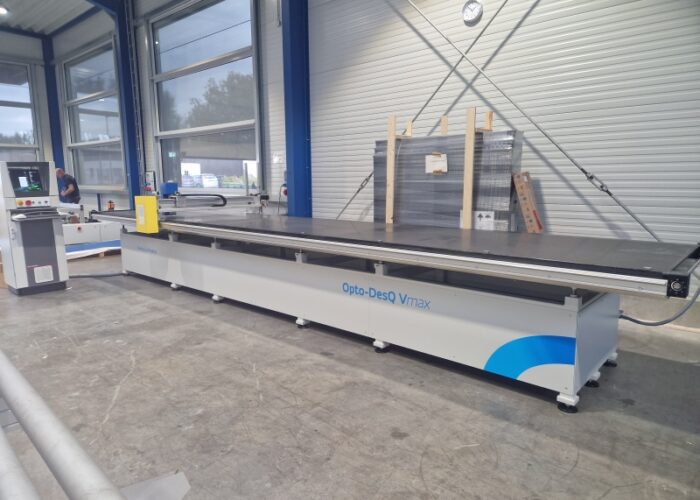

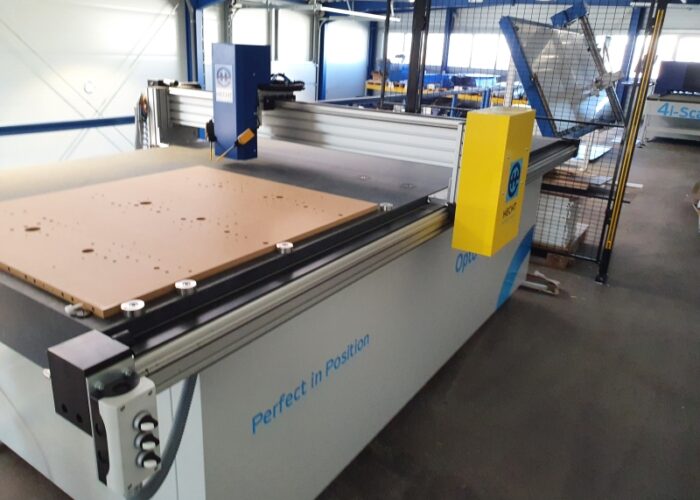

Az Opto-DesQ Vmax egy automata mérőasztal, amely gyors és megbízható mérést biztosít közvetlenül a gyártási környezetben.
Fő előnyök
- Megbízható és gyors mérés a gyártás során
- Teljesen automatikus minőség- és folyamatszabályozás
- Növelt termelékenység a beállítási idők csökkentésével
- Szúrópróbaszerű mérés közvetlenül a gyártósoron
Márka: Hecht
Alkalmazási területek
Áruátvétel: beérkező alkatrészek minőségellenőrzése
Minőségbiztosítás: szúrópróbaszerű mérés közvetlenül a gyártósoron
Gyártás:
- Gépi beállítások rendszeres ellenőrzése sorozatgyártás indítása előtt
- Folyamatellenőrzés (gyártásbiztonság növelése)
- Beállítási idők csökkentése az automatikus visszajelzésnek köszönhetően, a megmunkálások X-, Y- és Z-irányú korrekciójához
Kiszállítás: Minőségellenőrzés szállítás előtt
Alapfelszereltség

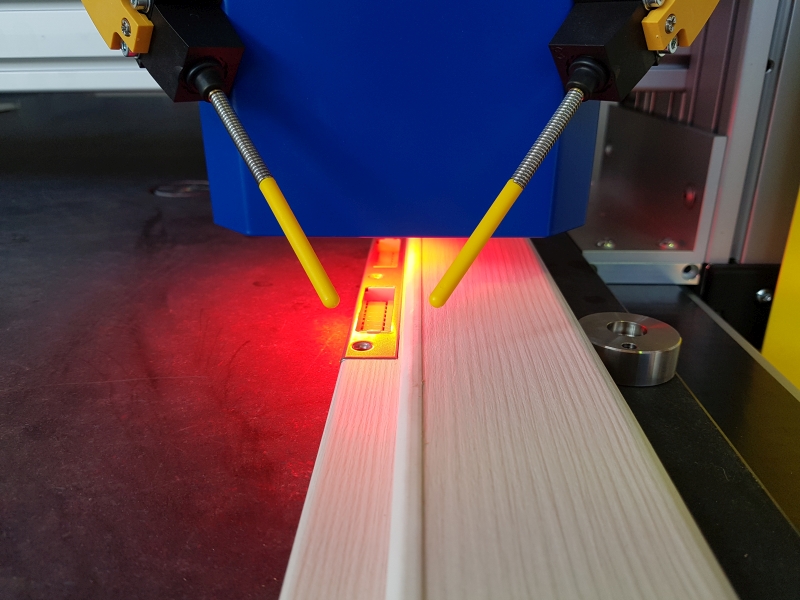

Automata mérőasztal nagy pontosságú gránit mérőlappal. Érintésmentes mérés kamerarendszerrel és képfelismerő szoftverrel.
Ellenőrizhető méretek:
- Hossz, szélesség, szögek
- Sugarak, ellipszisek
- Kivágások
- Furatátmérők, furatok, marási és nútolási koordináták
- Vízszintes furatok méretei
Névleges és mért értékek összehasonlítása. Mérési adatok automatikus dokumentálása és archiválása (EXCEL, SQL, PDF formátumban). Mérőprogramok létrehozása közvetlenül gépfájlokból.
Opcionális elemek és kiegészítők
- Opto-DesQ Vmax – IKEA KH&WD: IKEA Keyhole & WedgeDowel kompatibilitás
- Opto-DesQ Vmax – Vario: Egyedi méretű kivitel, speciális igények szerint
- Opto-DesQ – LT: Hosszanti szállítószalaggal ellátott mérőasztal, Stop&Go üzemmódhoz gyártósorba integrálva
- Kiegészítő modulok:
– Inline Presence Check: furatok 100%-os ellenőrzése a fúrósoron
– Folyamatos gépkommunikáció és adat-visszacsatolás fúrógépekhez (pl. DRILLTEQ, Techno FDT stb.)
Műszaki adatok
Vezérlés / Operációs rendszer: PC-alapú vezérlés | HECHT Opto-DesQ szoftver | Windows
Mérési tartomány: X = 2 700 mm / Y = 1 250 mm / Z = 85 mm (egyéb méretek opcionálisan elérhetőek)
Felbontás: 0,01 mm
Pontosság (tűrés): < ±0,1 mm
Tömeg: kb. 2 500 kg
Csatlakozási igény az elektromos hálózathoz: minimum 2 db 230 V AC aljzat
